|
 |
|
|
 |
電話(huà) ：0531-85556579
0531-87187578
0531-89187652
15866615976
15966620176
全國(guó)統(tǒng)一服務(wù)熱線(xiàn)：400-658-1871
傳真：0531-85556579
郵編：250118
mail：jchcsh@126.com
網(wǎng)址：http://www.goldenpay.com.cn
地址：山東省濟(jì)南市槐蔭區(qū)美里東路3000號(hào)德邁國(guó)際信息產(chǎn)業(yè)園50號(hào)樓102棟 |
| |
|
|
| 當(dāng)前位置：新聞中心>>正文 |
| 摩擦與磨損 |
各類(lèi)機(jī)器在工作時(shí)，其各零件相對(duì)運(yùn)動(dòng)的接觸部分都存在著摩擦摩擦是機(jī)器運(yùn)轉(zhuǎn)過(guò)程中不可避免的物理現(xiàn)象。摩擦不僅消耗能量，而且使零件發(fā)生磨損，甚至導(dǎo)致零件失效。據(jù)統(tǒng)計(jì)，世界上1／3—1／2的能源消耗在摩擦上，而各種機(jī)械零件因磨損失效的也占全部失效零件的一半以上。磨損是摩擦的結(jié)果，潤(rùn)滑則是減少摩擦和磨損的有力措施，這三者是相互聯(lián)系不可分割的。
.1摩擦及其分類(lèi)
在外力作用下，一物體相對(duì)于另一物體運(yùn)動(dòng)或有運(yùn)動(dòng)趨勢(shì)時(shí)，兩物體接觸面間產(chǎn)生的阻礙物體運(yùn)動(dòng)的切向阻力稱(chēng)為摩擦力。這種在兩物體接觸區(qū)產(chǎn)生阻礙運(yùn)動(dòng)井消耗能量的現(xiàn)象，稱(chēng)為摩擦。摩擦?xí)斐赡芰繐p耗和零件磨損，在一般情況下是有害的，因此應(yīng)盡量減少摩擦。但有些情況下卻要利用摩擦工作，如帶傳動(dòng)，摩擦制動(dòng)器等。

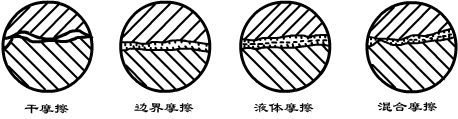

根據(jù)摩擦副表面問(wèn)的潤(rùn)滑狀態(tài)將摩擦狀態(tài)分為四種：干摩擦、液體摩擦、邊界摩擦和混合摩擦(如圖所示)。
1.干摩擦
如果兩物體的滑動(dòng)表面為尤任何潤(rùn)滑劑或保護(hù)膜的純金屬，這兩個(gè)物體直接接觸時(shí)的摩擦稱(chēng)為干摩擦，如圖所示。干摩擦狀態(tài)產(chǎn)生較大的摩擦功耗及嚴(yán)重的磨損，因此應(yīng)嚴(yán)禁出現(xiàn)這種摩擦。
2.液體摩擦
兩摩擦表面不直接接觸，被油膜(油膜厚度一般在1.5——2μm以上)隔開(kāi)的摩擦稱(chēng)為液體摩擦，如圖所示。
3.邊界摩擦
兩摩擦表面被吸附在表面的邊界膜(油膜厚度小于1μm)隔開(kāi)，使其處于干摩擦與液體摩擦之間的狀態(tài)，這種摩擦稱(chēng)為邊界摩擦，如圖所示。
4.混合摩擦
在實(shí)踐中有很多摩擦副處于干摩擦、液體摩擦與邊界摩擦的混合狀態(tài)，稱(chēng)為混合摩擦，如圖所示。
由于液體摩擦、邊界摩擦、混合摩擦都必須在一定的潤(rùn)滑條件下才能實(shí)現(xiàn)，因此這三種摩擦又分別稱(chēng)為液體潤(rùn)滑、邊界潤(rùn)滑和混合潤(rùn)滑。
2磨損及其過(guò)程
運(yùn)動(dòng)副之間的摩擦將導(dǎo)致零件表面材料的逐漸損失，這種現(xiàn)象稱(chēng)為磨損。單位時(shí)間內(nèi)材料的磨損量稱(chēng)為磨損率。磨損量可以用體積、質(zhì)量或厚度來(lái)衡量。
機(jī)械零件嚴(yán)重磨損后，將降低機(jī)器的工作效率和可靠性，使機(jī)器提早報(bào)廢。因此，預(yù)先考慮如何避免或減輕磨損，是設(shè)計(jì)、使用、維護(hù)機(jī)器的一項(xiàng)重要內(nèi)容。但另一方面，磨損也并非全都是有害的，工程上常利用磨損的原理來(lái)減小零件表面的粗糙度，如磨削、研磨、拋光、跑合等。
在機(jī)械的正常運(yùn)轉(zhuǎn)中，磨損過(guò)程大致可分為以下三個(gè)階段。
1.跑合(磨合)磨損階段
在這一階段中，磨損速度由快變慢，而后逐漸減小到一穩(wěn)定值。這是由于新加工的零件表面呈尖峰狀態(tài)，使運(yùn)轉(zhuǎn)初期摩擦副的實(shí)際接觸面積較小，單位接觸面積上的壓力較大，因而磨損速度較快，如圖中磨損曲線(xiàn)的oa段。
跑合磨損到一定程度后，尖峰逐漸被磨平，磨損速度即逐漸減慢。
2.穩(wěn)定磨損階段
在這一階段中磨損緩慢、磨損率穩(wěn)定，零件以平穩(wěn)而緩慢的磨損速度進(jìn)入零件正常工作階段，如圖中的ab段。這個(gè)階段的長(zhǎng)短即代表零件使用壽命的長(zhǎng)短，磨損曲線(xiàn)的斜率即為磨損率，斜率愈小磨損率就愈低，零件的使用壽命就愈長(zhǎng)。經(jīng)此磨損階段后零件進(jìn)入劇烈磨損階段。
3.劇烈磨損階段
此階段的特征是磨損速度及磨損率都急劇增大。當(dāng)工作表面的總磨損量超過(guò)機(jī)械正常運(yùn)轉(zhuǎn)要求的某一允許值后，摩擦副的間隙增大，零件的磨損加劇，精度下降，潤(rùn)滑狀態(tài)惡化，溫度升高，從而產(chǎn)生振動(dòng)、沖擊和噪聲，導(dǎo)致零件迅速失效，如圖中的bc段。
上述磨損過(guò)程中的三個(gè)階段，是一般機(jī)械設(shè)備運(yùn)轉(zhuǎn)過(guò)程中都存在的。必須指出的是，在跑
合階段結(jié)束后應(yīng)清洗零件，更換潤(rùn)滑油，這樣才能正常地進(jìn)入穩(wěn)定磨損階段。
．3磨損分類(lèi)
按照磨損的機(jī)理以及零件表面磨損狀態(tài)的不同，一般工況下把磨損分為磨粒磨損、粘著磨損、疲勞磨損、腐蝕磨損等。
1.磨粒磨損
由于摩擦表面上的硬質(zhì)突出物或從外部進(jìn)入摩擦表面的硬質(zhì)顆粒，對(duì)摩擦表面起到切削或刮擦作用，從而引起表層材料脫落的現(xiàn)象，稱(chēng)為磨粒磨損。這種磨損是最常見(jiàn)的一種磨損形式，應(yīng)設(shè)法減輕這種磨損。為減輕磨粒磨損，除注童滿(mǎn)足潤(rùn)滑條件外，還應(yīng)合理地選擇摩擦副的材料，降低表面粗糙度值以及加裝防護(hù)密封裝置等。
2.粘著磨損
當(dāng)摩擦副受到較大正壓力作用時(shí)，由于表面不平，其頂峰接觸點(diǎn)受到高壓力作用而產(chǎn)生彈、塑性變形，附在摩擦表面的吸附膜破裂、溫升后使金屑的頂峰塑性面牢固地粘著并熔焊在一起，形成冷焊結(jié)點(diǎn)。在兩摩擦表面相對(duì)滑動(dòng)時(shí)，材料便從一個(gè)表面轉(zhuǎn)移到另一個(gè)表面，成為表面凸起，促使摩擦表面進(jìn)一步磨損。這種由于粘著作用引起的磨損，稱(chēng)為粘著磨損。
粘著磨損按程度不同可分為五級(jí)：輕微磨損、涂抹、擦傷、撕脫、咬死。如氣缸套與活塞環(huán)、曲軸與軸瓦、輪齒嚙合表面等，皆可能出現(xiàn)不同粘著程度的磨損。涂抹、擦傷、撕脫又稱(chēng)為膠合，往往發(fā)生于高速、重載的場(chǎng)合。
合理地選擇配對(duì)材料(如選擇異種金屬)，采用表面處理(如表面熱處理、噴鍍、化學(xué)處理等)，限制摩擦表面的溫度，控制壓強(qiáng)及采用含有油性極壓添加劑的潤(rùn)滑劑等，都可減輕粘
著磨損。
3．疲勞磨損(點(diǎn)蝕)
兩摩擦表面為點(diǎn)或線(xiàn)接觸時(shí)，由于局部的彈性變形形成了小的接觸區(qū)。這些小的接觸區(qū)形成的摩擦副如果受變化接觸應(yīng)力的作用，則在其反復(fù)作用下，表層將產(chǎn)生裂紋。隨著裂紋的擴(kuò)展與相互連接．表層金屬脫落，形成許多月牙形的淺坑．這種現(xiàn)象稱(chēng)為疲勞磨損，也稱(chēng)點(diǎn)蝕。
合理地選擇材料及材料的硬度(硬度高則抗疲勞磨損能力強(qiáng))，選擇粘度高的潤(rùn)滑油，加入極壓添加劑及減小摩擦面的粗糙度值等，可以提高抗疲勞磨損的能力。
4．腐蝕磨損
在摩擦過(guò)程中，摩擦面與周?chē)橘|(zhì)發(fā)生化學(xué)或電化學(xué)反應(yīng)而產(chǎn)生物質(zhì)損失的現(xiàn)象，稱(chēng)為腐蝕磨損。腐蝕磨損可分為氧化磨損、特殊介質(zhì)腐蝕磨損、氣蝕磨損等。腐蝕也可以在沒(méi)有摩擦的條件下形成，這種情況常發(fā)生于鋼鐵類(lèi)零件，如化工管道、泵類(lèi)零件、柴油機(jī)缸套等。
應(yīng)該指出的是，實(shí)際上大多數(shù)磨損是以上述四種磨損形式的復(fù)合形式出現(xiàn)的。
|
| 2007/11/9 |
|
|
